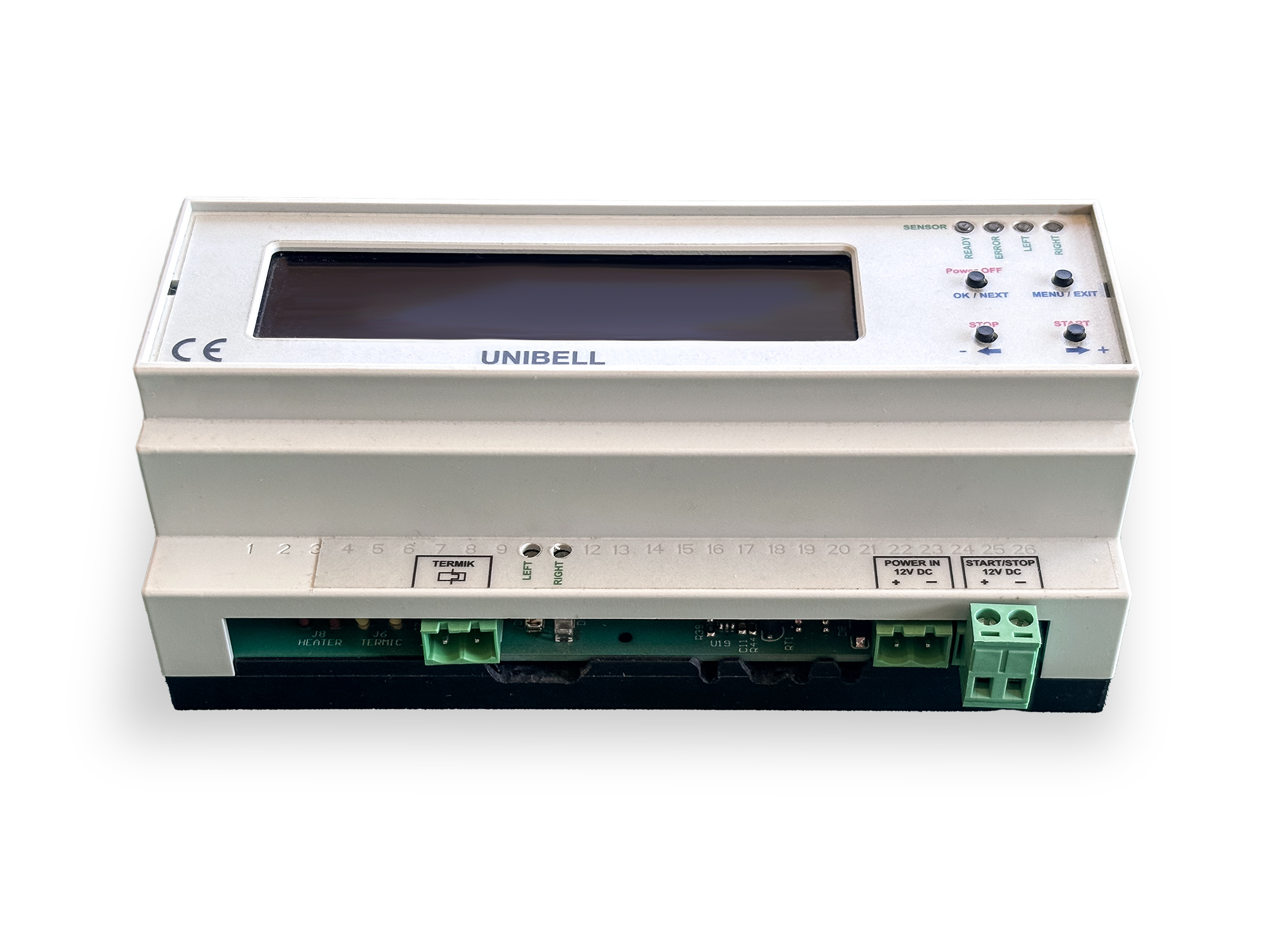

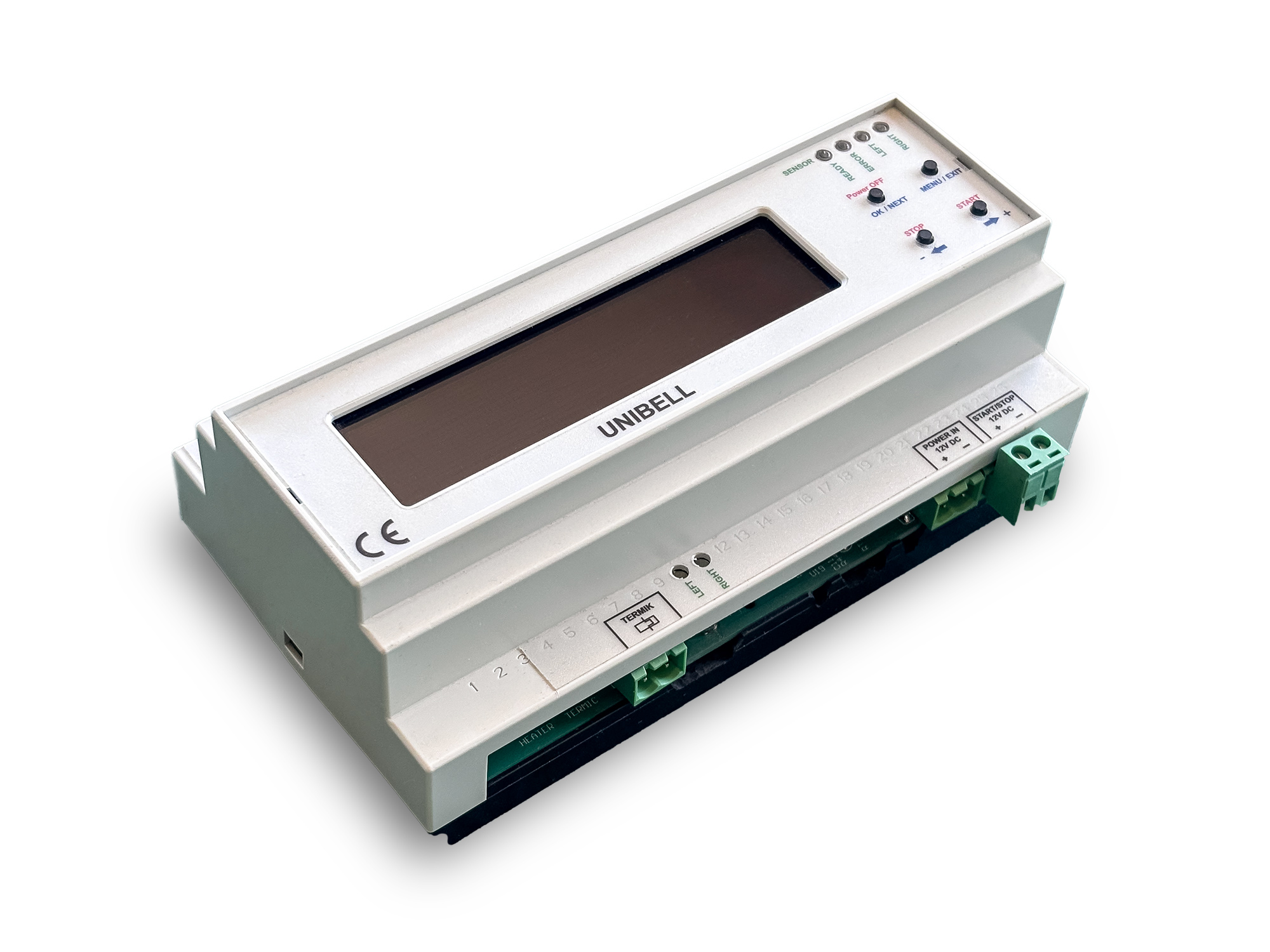

UCD.BELL – sterownik silników liniowych dzwonów kościelnych został zaprojektowany specjalnie do sterowania silnikami liniowymi wykorzystywanymi do rozkołysu dzwonów kościelnych. Obsługuje dzwony zawieszone na jarzmach prostych i wykorbionych, umożliwiając dostosowanie parametrów napędu do różnych systemów zawieszenia oraz charakterystyki mechanicznej dzwonów.
W przeciwieństwie do zewnętrznych młotów dzwonowych, które uderzają w nieruchome dzwony, UCD.BELL steruje ruchem wahadłowym samego dzwonu. Sterownik zarządza pełnym cyklem dzwonienia – od początkowego rozpędzania, przez stabilny ruch wahadłowy, aż po kontrolowane hamowanie.
System wykorzystuje sprzężenie zwrotne z czujnika indukcyjnego do monitorowania ruchu dzwonu i synchronizacji pracy silnika z naturalnym okresem jego wahań. Podczas instalacji można skonfigurować parametry sterownika, takie jak docelowy kąt wychylenia dzwonu, geometria układu czujnika, moc rozruchowa, moc impulsów podtrzymujących ruch, siła hamowania oraz czasowe limity bezpieczeństwa.
Sterownik UCD.BELL pracuje w trzech głównych trybach:
- Rozruch – stopniowo zwiększa wychylenie dzwonu aż do osiągnięcia ustawionego kąta pracy.
- Praca ustalona – utrzymuje wymagany ruch wahadłowy dzwonu za pomocą kontrolowanych impulsów silnika.
- Hamowanie – stopniowo zmniejsza amplitudę wychyleń dzwonu, doprowadzając do jego kontrolowanego zatrzymania.
Dedykowany tryb automatycznej kalibracji umożliwia pomiar okresu wahań dzwonu oraz zapis parametrów pracy. Podczas kalibracji wyświetlacz prezentuje w czasie rzeczywistym informacje o okresie wahań oraz obliczonym kącie wychylenia dzwonu, ułatwiając instalatorom dostosowanie ustawień systemu do charakterystyki mechanicznej dzwonu.

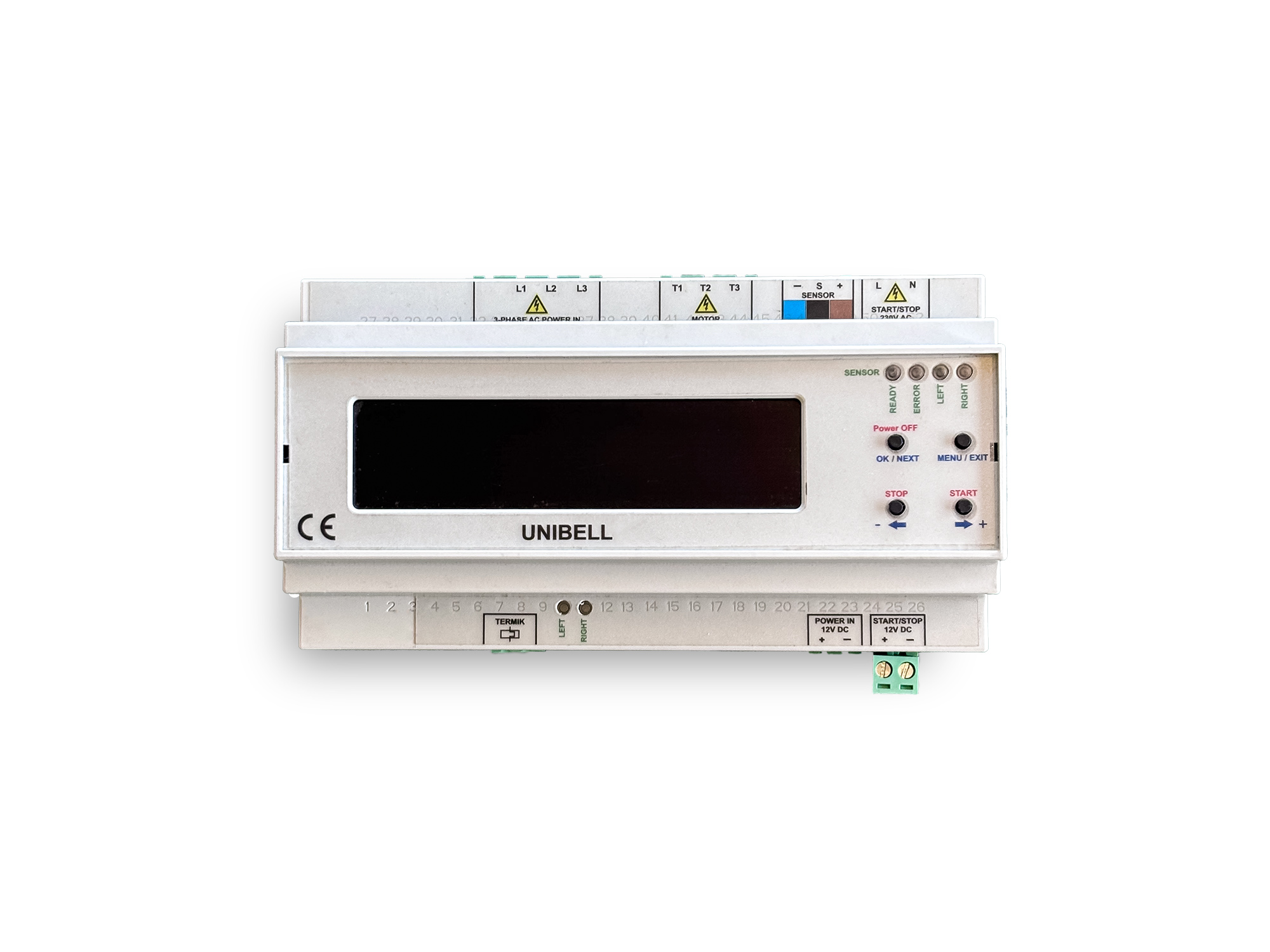

Sterownik oferuje również wbudowaną diagnostykę i monitorowanie stanu pracy. Wyświetlacz prezentuje informacje o zdarzeniach podczas pracy urządzenia, natomiast dedykowane diody LED sygnalizują kierunek ruchu dzwonu, aktywność czujnika oraz stany awaryjne.
Zaprojektowany z myślą o instalatorach i technikach serwisowych, sterownik UCD.BELL umożliwia dostosowanie parametrów pracy silników liniowych napędzających dzwony kościelne. Sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów napędu dzwonów.
Najważniejsze cechy
- Dedykowany sterownik silników liniowych do napędu dzwonów kościelnych o mocy do 4 kW
- Obsługa dzwonów z jarzmami prostymi i wykorbionymi
- Automatyczne sterowanie rozruchem, pracą ustaloną i hamowaniem dzwonu
- Regulowany docelowy kąt wychylenia dzwonu
- Konfigurowalne impulsy sterujące silnikiem podczas rozruchu, podtrzymywania ruchu wahadłowego i hamowania dzwonu.
- Sprzężenie zwrotne z czujnika indukcyjnego do monitorowania ruchu dzwonu.
- Automatyczna kalibracja okresu wahań dzwonu.
- Wyświetlanie parametrów pracy w czasie rzeczywistym podczas kalibracji.
- Wbudowana diagnostyka i monitorowanie zdarzeń
- Diody LED sygnalizujące kierunek ruchu dzwonu, aktywność czujnika oraz stany awaryjne
- Konfigurowalne limity czasowe pracy i zabezpieczeń
- Odpowiedni do new installations and modernisation of existing church bell drive systems
Zastosowania
- Dzwony kościelne napędzane silnikami liniowymi
- Instalacje dzwonowe z jarzmami prostymi lub wykorbionymi
- Systemy automatycznego rozkołysu dzwonów w wieżach kościelnych
- Instalacje dzwonowe w katedrach, klasztorach i kaplicach
- Modernizacja istniejących napędów dzwonowych z silnikami liniowymi
- Profesjonalne systemy napędu dzwonów wymagające regulacji kąta wychylenia i kontrolowanego hamowania
